车载导航仪专用老化柜技术规格书(型号：ORT1037)

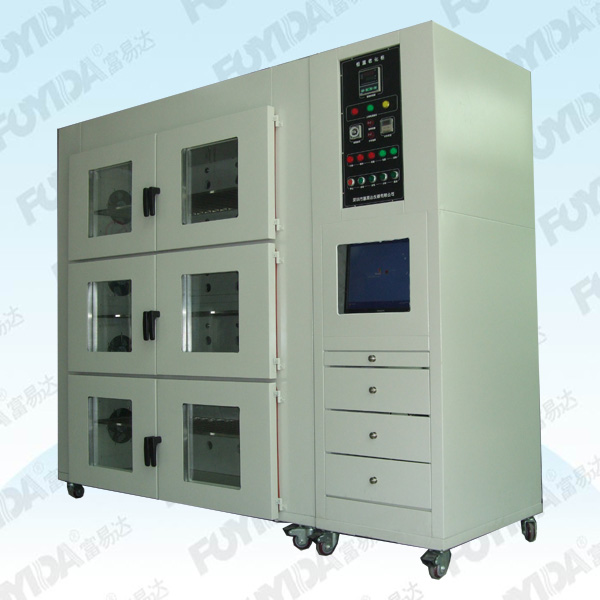

车载导航仪专用老化柜提供30PCS导航仪的老化，采用钣金组立，六扇门结构，减少取放产品时的温度降低损耗，内部提供6层隔层，每层放置产品5PCS；本老化柜包含柜体、恒温系统、热风循环系统、过热排风系统、负载采用水泥电阻，提供DC12v直流电源，支持每层放置不同品种的导航仪老化。
|
产品名称 |
高温老化柜 |
|
老化房型号 |
ORT1037 |
|
老化产品 |
车载导航仪及影音系统 |
|
制 造 商 |
深圳市富易达仪器有限公司 |
|
|
|
|
1.技术参数 |
|
|
温度范围 |
40 ~ +80℃（客户经常使用工作温度：45±3℃） |
|
温度波动 |
±0.5℃ |
|
温度精度 |
±3℃ |
|
升温时间 |
+30～55℃≤30min |
|
有效容积 |
共约1037升 |
|
结构尺寸 |
1、工作室尺寸：D550×W1800×H1600，mm； 2、外型尺寸：D920×W2300×H1950，mm； |
|
加热方式 |
专用不锈钢电加热器（带散热铝翅片） |
|
温度测量 |
Pt100铂电阻 |
|
温度控制系统 |
选用台湾CAHO电脑型温度控制仪表，PID交接控制、固态继电器输出 |
|
大门尺寸 |
6开门结构，减少热损耗 |
|
安装电源 |
380V＼50 Hz，约6KW |
|
2.安全保护系统 |
|
|
漏电保护 |
采用正泰品牌漏电保护空气开关 |
|
风机故障保护 |
具鼓风机电流过载保护功能 |
|
超温报警保护 |
独立于工作室主控制仪的超温保护系统一套 |
|
加热器过温保护 |
对加热器自身进行保护，防止加热器因不受控制而烧毁 |
|
3.功能介绍 |
|
|
风道系统 |
加热风机及风道系统安装于老化房后部风道内，由循环风系统及过热排风系统组成，室内循环风经加热器加热后由送风机经风口送回室内，反复循环，使房间温度维持在设定范围。当温度超过报警设定值时，排风机启动，抽走室内过热气体，同时室外冷空气进入房内与热空气混合，使房间温度回复正常 |
|
控制系统 |
进口高精度微电脑PID温度控制器，LED显示，PID调节，固态继电器输出，控制精度0.1。老化房的控制系统采用了两级PID调节加热量，实现对房间温度的精确控制。控制系统还设定了各种保护功能，完善的保护功能确保了老化房能长期稳定无故障运行 |
|
房体结构 |
结构采用钣金结构、经冲孔、焊接、组立，喷粉等处理，尺寸根据客户要求设计。整个结构外表美观，结构牢固，同时安装方便快捷，施工期短。根据需要可设置观察窗 |
|
进排风系统 |
排风风机独立控制，当温度过温（过温程度通过仪表设置）发生，自动启动排风功能，同时从室内或者室外输入新鲜冷空气，降低老化房内部温度。设计的手动排风功能在测试人员需要进入工作、维护时或者取放产品时使用。 |
|
热风循环系统 |
鼓风电机采用工业耐高温轴流风扇或者离心风柜，装饰扣采用铝合金百叶窗，300mm×300mm，热风循环风机设计的功能是开机启动，受温度仪表控制，保证老化房内部温场均匀。 |
2010年10月 深圳市富易达仪器有限公司 任先生-13823101232-整理发布
