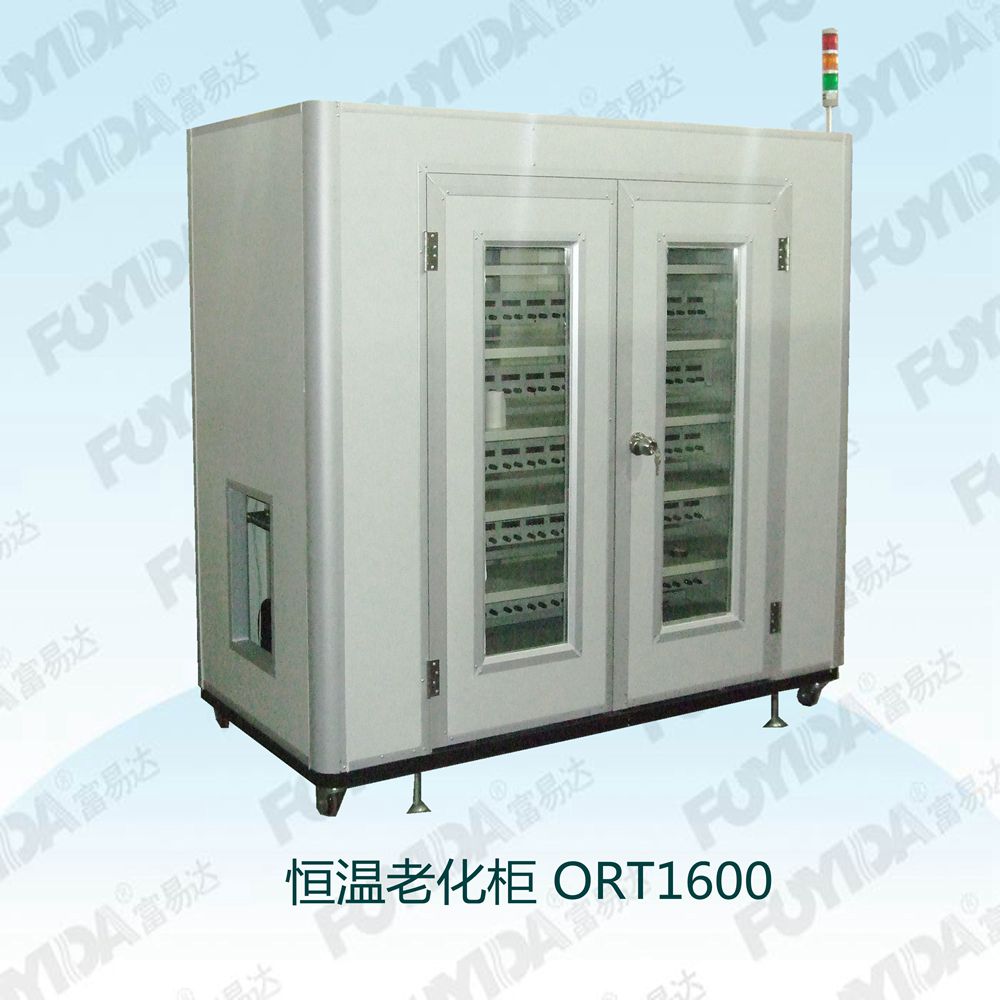

恒温老化柜技术规格书

（ORT1600）

恒温老化柜系列产品很难做到通用，富易达公司接受定制，恒温老化柜的设计主要考虑的因数如下：（1）层架数量和高度，根据老化产品的尺寸确定层净高度；（2）电源端子，根据老化产品的供电情况，确定电源线槽的位置和供电插座或者端子；（3）是否双面开门；（4）是否带载老化；（5）老化产品的摆放是否需要绝缘；（6）老化产品是否需要监控；（7）电缆口或者过线孔数量和大小。

富易达提供的恒温老化柜外箱尺寸的确定是有根据的，外形尺寸确定以后，相应的内部最大尺寸也就确定了。富易达设计的恒温老化柜是根据2吨的电梯尺寸设计的，考虑到老化柜一般都放置在2楼以上，需要通过电梯到达安装位置。

恒温老化柜，又称烧机，Burn-In Room，是各种老化试验中常用设备之一，广泛应用于电脑、手机、电源、散热风扇、LED显示屏、电力监控柜、锂电池、电子、通讯等领域。老化房通常由围护结构、风道系统、控制系统、室内测试架构等组成。

1. 技术参数：

1.1 温度范围：室温 ~ +70℃；

1.2 温度波动：±0.5℃；

1.3 温度精度：±3℃；

1.4 有效容积：共约1600L

1.5 内部尺寸：800m×1400m×1470，mm，深×宽×高；

1.6 外型尺寸：920m×2000m×1800，mm，深×宽×高（含脚轮）；

1.7 门洞尺寸：700×1420 mm ，宽×高；

1.8 观 察 窗：300×1100㎜，宽×高，位于门上；

1.9 电 缆 口：Ø50mm，数量2个，位于左侧，配套耐高温胶塞；

1.10 层架：A3板制作，层高220mm，表面铺2mm的硅胶板绝缘。(含层架自身厚度)；

1.11 加热方式：专用不锈钢电加热器（带散热铝翅片）；

1.12 加热功率：约3KW；

1.13 安装电源：220V；50 Hz；

2. 安全保护系统：

2.1 漏电保护：采用带漏电保护空气开关；

2.2 风机故障报警保护：具鼓风机电流过载保护功能；

2.3 超温报警保护：独立于工作室主控制仪的超温保护系统一套，超温情况发生，切断加热器电源供电，同时切断所有的插座位置的电源供电。

2.4 加热器过温保护：对加热器自身进行保护，防止加热器因不受控制而烧毁；

3． 功能介绍及用料说明：

3.1 控制系统：进口高精度微电脑PID温度控制器，LED显示，PID调节，固态继电器输出，控制精度0.1。采用了两级PID调节加热量，实现对房间温度的精确控制。控制系统还设定了各种保护功能，确保长期稳定无故障运行。

3.2 温度测量输入：Pt100铂电阻；

3.3 房体结构：采用保温板（双面彩色钢板，中间加保温材料）

3.4 新风进口：采用铝合金百叶窗，200mm×200mm；

3.5 鼓风电机：安装在风道内部，双面运风（每面轴流电机2只）；

3.6 电源端子部分采用双位音响夹，每层设计15组，每层30个工位；单面6层，双面12层，总工位数达到30*12=360PCS

3.7 计时器：温度到达，启动设计控制功能（0-9999分），时间到达，停止加热。

深圳市富易达仪器有限公司 双面开门 恒温老化柜
