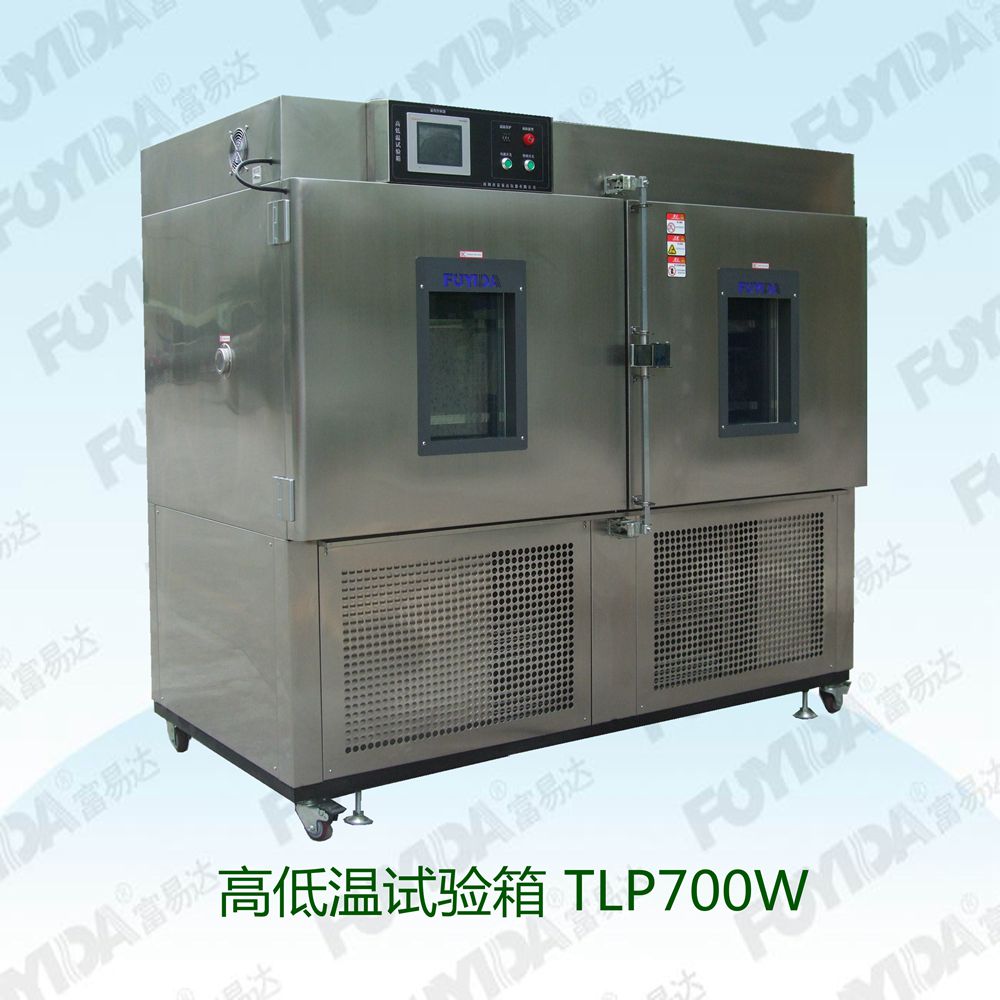

高低温试验箱(立式结构、非标定制机型）

TLP700L-4 技术规格书

1.   主要技术参数：

1.1 温度范围：-40 ~ 130℃；
1.2 波 动 度：≤ 0.5℃；
1.3 温度偏差：≤±2℃；
1.4 升温时间：室温—+130℃≤60min（空载）；
1.5 降温时间：室温—-20℃≤50min（带热载500W，此温度是常用温度点）；
              室温—-40℃≤70min（全程平均，空载，环境温度25℃）；
1.6 工作室尺寸：D600×W1800×H650，mm，深×宽×高；
1.7 外型尺寸：D1100×W2000×H1800，mm，深×宽×高；
1.8 整机功率：10KW；
1.9 安装电源：380V +19V/-38V；50 Hz；3P+N+G；

2.   空气调节及制冷系统:

2.1  空调方式：强制通风内循环平衡调温调湿；
2.2  空气循环：大容量轴流风机；
2.3  加热方式：镍铬电加热器；
2.4  制冷系统：全封闭法国泰康压缩机，压缩机功率：6P；采用单级制冷方式；
2.5  冷却方式：风冷冷凝器；
2.6  制 冷 剂：R404A；
2.7  控冷原件：膨胀阀、过滤器、电磁阀；

3． 测控系统：Measuring and Controlling system

3.1  温度测量：Pt100 铂电阻；

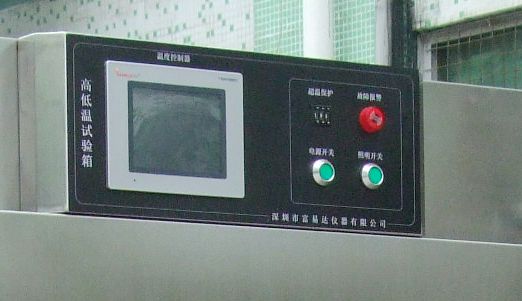

3.2  控制系统：5.7”触摸屏温度控制，LCD显示和操作，南韩“三元”，型号：TEMI880；
3.3  运行方式：恒定运行、程序运行。
3.4  主要电器：采用台安等电器元器件

4.  安全保护措施：Safety Device

4.1  整机电源漏电保护；
4.2  加热器熔断丝保护；
4.3  超温保护：独立于工作室主控制仪的超温保护系统；
4.2  鼓风电机过载；
4.3  制冷机超压保护；
4.4  制冷机过载保护；

5.   设备满足的试验方法：

5.1  GB/T2423高温试验、低温试验、高低温循环试验；

6.   使用设备的环境条件：

6.1  环境温度：5 ~ 35℃；
6.2  相对湿度：≤85% R.H;
6.3  大 气 压：86 ~ 106 kpa；
6.4  安装电源：380V，50HZ；

7.   室体结构及用料说明：Chamber
7.1  箱体材料：外壳采用大部分采用0.8mm厚度的拉丝面不锈钢，加强区域和承重部位采用1.0mm～2.0mm的拉丝面不锈钢；
7.2  内室材料：采用SUS304优质不锈钢板；
7.3  保温材料：硬质聚氨脂泡沫；
7.4  观 察 窗：电热防霜中空玻璃（尺寸：300×450）；
7.5  电 缆 孔：ф50，左侧，数量1只；
7.6  工作照明：12W；
7.7  控制箱：上置于试验箱顶部；
7.8  试验箱门：双开大门，配承重型大门铰链；
7.9  门锁：防爆门锁（俗称货柜锁）;
7.10 脚轮： 配“环球”品牌脚轮，轴承式3”聚氨酯轮，其中2个脚轮带刹车装置。
