一氧化碳恒温恒湿试验系统

技术规格书

设计基本思路：

恒温恒湿系统分成两个部分：

一、温湿度恒温恒湿源（温湿度发生器）

二、测试箱体

三、恒温恒湿源与测试箱体之间通过管道连接，一进一出；

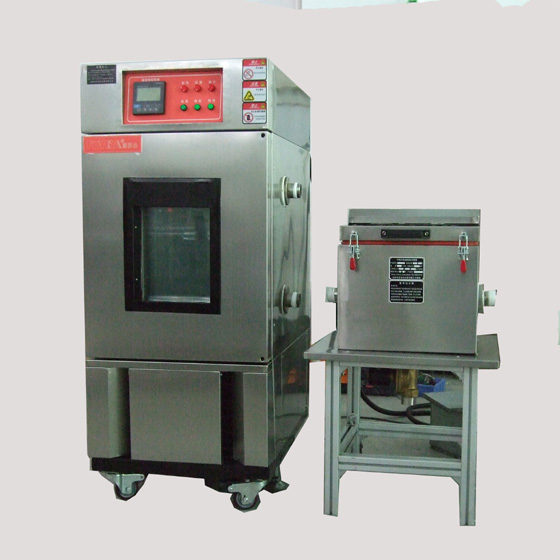

做一个80升的腔体，内外均采用不锈钢制作，内胆里面安装好加热、加湿、降温等器件、左面做好维修门，顶部安装控制系统，箱体内持续先均匀的提供20℃，65%RH的恒温恒湿的环境，然后向箱体内充入一氧化碳气体，当一氧化碳与箱内环境均匀混合，达到需要的浓度时，停止向箱体内输送一氧化碳，恒温恒湿系统继续工作，启动外循环风机，把该气体输送到测试箱（测试箱的材料采用不锈钢制作，顶部带防雾双层玻璃观察窗），同时又从测试箱通过管道回到恒温恒湿箱体内。测试箱体内尺寸为300×300×300，顶部开门，门上设防雾双层玻璃观察窗，安装照明灯；内胆和外壳均采用不锈钢制作，聚氨酯发泡做保温材料，开循环风进出风口，用风管与恒温恒湿源连接；开电缆过线孔，装好线材后，用硅胶塞密封。

    四、任务量界定（约定的基本项目）

恒温恒湿试验源、测试箱体部分由供方提供；其中恒温恒湿源的制冷、发热、加湿器、箱体等由供方负责提供、测试箱及开孔、风管由供方提供；恒温恒湿源的一氧化碳输入的装置（可能包括：流量计、压力开关、流量调节阀、电磁阀等）、清洗气体输入装置及排气电磁阀等由双方技术协调；测试箱内风量及风速调节装置，需方自己提供。

温湿度恒温恒湿源技术参数

1.   主要技术参数：

1.1   温度范围：-10℃ ~ +50℃；

1.2   工作室尺寸：深500×宽400×高400mm；

1.3   外型尺寸约：深800×宽600×高1300（不含凸出部分）mm；

1.4   波 动 度：≤ 0.5℃；

1.5   温度偏差：≤±2℃；

1.6   常用温度湿度范围点： 20℃，65%RH  ；

1.7   湿度偏差：±5 %；

1.8   安装电源：220V，50 Hz，约4KW。

2.   空气调节及制冷系统: Air Conditioning and Refrigerating system

2.1  空调方式：强制通风内循环平衡调温调湿；

2.2  空气循环：大容量轴流风机；

2.3  加热方式：镍铬电加热器；

2.4  制冷系统：意大利阿斯巴拉全封闭压缩机，1/2P的功率；

2.5  冷却方式：风冷；

2.6  制 冷 剂：R404A（美国Honywell进口环保冷媒）；

2.7  送 风 机：4”的轴流风机，为测试箱送风；

3． 测控系统：Measuring and Controlling system

3.1  温度测量：Pt100 铂电阻；

3.2  湿度测量：Pt100 铂电阻干湿球法；
3.3  控制器：韩国三元TEMI300领先技术，按键式温湿度程序控制器，程序组12组，共120段；

3.4  供水系统：磁力抽水泵，水位传感器；

3.5  主要电器：电器件采用施耐德等进口元气件；

3.6  运行方式：恒定运行+程序运行。

4.  安全保护措施：Safety Device

4.1  整机电源漏电保护，加热器熔断丝保护；

4.2  鼓风电机过载；

4.3  制冷机超压保护；

4.4  制冷机过载保护；

4.5  缺水保护；

5.   设备满足的试验方法：Test Standard

5.1  GB/T2423高温试验、低温试验、恒温恒湿、交变湿热试验；

5.2  GB/T2423.4—93 Db 温湿度循环试验，温度变化试验；

6.   使用设备的环境条件：Operation Condition

6.1  环境温度：5 ~ 35℃；

6.2  相对湿度：≤85% R.H

6.3  大 气 压：86 ~ 106 kpa；

6.4  安装电源：220V，50HZ；

7.   室体结构及用料说明：Chamber
7.1  箱体材料：采用优质拉丝不锈钢板；

7.2  内室材料：采用优质镜面不锈钢板；

7.3  保温材料：硬质聚氨脂发泡；

7.4  观 察 窗：无；

7.5  充气孔、换气孔、排气孔：ф10；（左侧）；

     清洗口（氮气）及排气口：ф20；（左侧），排气口设置手动排气阀；

7.6  测试箱：不锈钢材料制作，尺寸300×300×300，顶部开门，门上设防雾双层玻璃观察窗，

     安装照明灯；内胆和外壳均采用不锈钢制作，聚氨酯发泡做保温材料，开循环风进出风口，

     用风管与恒温恒湿源连接；开电缆过线孔，装好线材后，用硅胶塞密封。；

7.7  测试箱工作照明：7W，欧司朗品牌灯管；
